天津CAD培训图文教程之AUTOCAD机械设计中零件图的视图表达并不只限于三个基本视图还能采用什么视图

本文摘自天津博奥教育Solidworks培训和CAD培训的学习辅助资料,天津博奥教育Solidworks培训班,CAD培训班全课程实际案例教学,小班授课,培训咨询热线:022-58697923,022-58697932。

AUTOCAD机械设计中零件图的视图表达并不只限于三个基本视图还能采用什么视图,CAD零件视图的总原则是什么

一、CAD零件图的视图表达方法:选择一组视图并不只限于三个基本视图,可采用视图、剖视图、断面图等方法,表达零件的形状结构。选择CAD视图的总原则:便于看图,画图简便。先选好主视图,然后选配其他视图。

1、AUTOCAD机械设计中零件图的视图主视图的选择:确定零件的摆放位置和主视图的投射方向。

天津博奥教育CAD培训提示在AUTOCAD机械设计中零件图的视图主视图的选择要考虑以下原则:

A.形状特征原则:CAD主视图要能将组成零件的各形体间的相互位置和主要形体的形状、结构表达得最清楚。

B.加工位置原则:CAD按零件在主要加工工序中的装夹位置选取,便于制造者看图加工。

C.工作位置原则:CAD按工作位置选取,易想像零件在机器或部件中的作用,便于对照装配图进行作业。

天津博奥教育AUTOCAD机械设计中零件图的视图主视图的选择特别提示:需根据零件的类型等情况来确定。

2、AUTOCAD机械设计中零件图的视图其他视图的选择原则:配合主视图,视图数尽可能少。

天津博奥教育CAD培训提示在AUTOCAD机械设计中零件图的其他视图的选择注意:A.各个视图互相配合、互相补充,表达内容尽量不重复。B.根据零件的内部结构选择恰当的剖视图和断面图。C.未表达清楚的局部形状和细小结构,补充必要的局部视图和局部放大图。D.能采用省略、简化画法表达的要尽量采用。

二、AUTOCAD机械设计中零件图典型零件的表达方法:零件按结构形状:轴套类、盘盖类、叉架类和箱体类。

1、AUTOCAD轴套类零件的表达方法-天津CAD培训班、天津Solidworks培训班

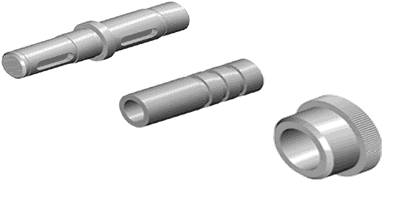

A.AUTOCAD轴套类零件的结构特点:主体部分大多是同轴回转体,一般起支承转动零件、传递动力的作用,常带有键槽、轴肩、螺纹及退刀槽或砂轮越程槽等结构。如图

B.AUTOCAD轴套类零件的主视图选择:轴套零件主要在车床上加工,其主视图应按加工位置原则选择,即应将轴线水平放置画图。

C.AUTOCAD轴套类零件的其他视图选择:根据零件的结构特点,配合尺寸标注,一般只用一个基本视图表示。零件上的一些细节结构,常采用断面、局部剖视、局部放大等方法表达。

autocad培训一对一的 Solidworks培训天津天津CAD培训

天津博奥教育CAD培训关于AUTOCAD轴套类零件的特别提示:1.轴类零件一般是实心的,主视图多采用不剖或局部剖视图,对轴上的沟槽、孔洞可采用移出断面或局部放大图,如图所示。

2.套类零件一般是空心的,主视图多采用全剖视图或半剖视图,其上沟槽、孔洞可采用移出断面或局部放大图。

2、AUTOCAD盘盖类零件的表达方法-天津CAD培训班、天津Solidworks培训班

A.AUTOCAD盘盖类零件的结构特点:主体结构是同轴线的回转体,常带有各种形状的凸缘、均布的圆孔和肋等结构。

盘类零件一般用来传递运动或动力,如齿轮、带轮等;盖类零件一般用来作为轴承孔等的端盖。如图

autocad培训天津 autocad培训班Solidworks培训天津天津CAD培训

B.AUTOCAD盘盖类零件的主视图选择:盘盖类零件主要是在车床上加工,其主视图遵循加工位置原则,将轴线水平放置画图,并用剖视图表达内部结构及相对位置。

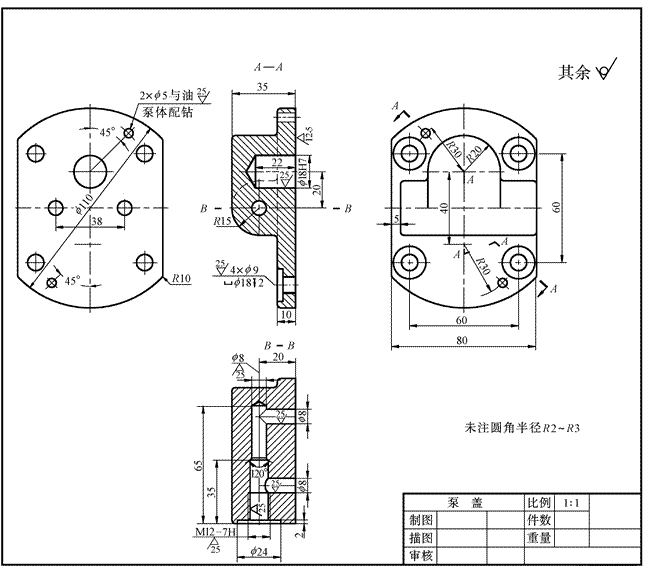

C.AUTOCAD盘盖类零件的其他视图选择:通常需用两个基本视图来进行表达,除主视图外,另一基本视图主要表达其外轮廓以及零件上各种孔的分布。如图:

天津CAD培训特别提示:1.若带有较复杂的结构,常需增加视图数量。2.轴套类基本形状:细长杆状;盘盖类零件的基本形状:扁平盘状。

3、AUTOCAD叉架类零件的表达方法-天津CAD培训班、天津Solidworks培训班

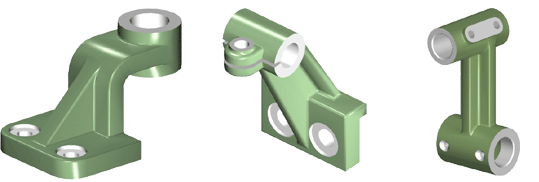

A.AUTOCAD叉架类零件的结构特点:一般比较复杂,很不规则。主要用于支撑或夹持零件等。如图

B.AUTOCAD叉架类零件的主视图选择:叉架类零件加工位置多变,所以主要依据它们的形状特征和工作位置来选择主视图。如图

autocad培训机构Solidworks培训天津办公软件培训天津

C.AUTOCAD叉架类零件的其他视图选择:通常选用两个基本视图表示。主视图没有表达清楚的结构(如:肋、轴承孔等)采用移出断面、局部视图和斜视图等。如图

天津CAD培训关于AUTOCAD叉架类零件的表达方法特别提示:上述叉架类零件的另一种表达方案。如图

CAD培训班机械制图培训课 学SolidWorks去天津报班学机械制图报CAD培训班推荐天津博奥教育

4、AUTOCAD箱体类零件的表达方法-天津CAD培训班、天津Solidworks培训班

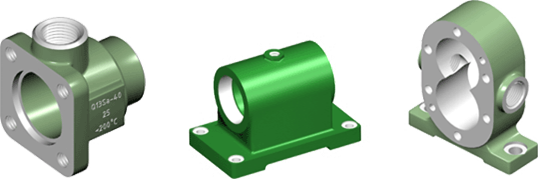

A.AUTOCAD箱体类零件的结构特点:一般均比较复杂,其内部有空腔、孔等结构。用来支承、包容和保护运动零件或其他零件。如图

B.AUTOCAD箱体类零件的主视图选择:箱体类零件毛坯多采用铸件,由于加工位置多变,其主视图主要考虑形状特征或工作位置。常采用全剖视表达内部结构和各部分的相对位置。

C.AUTOCAD箱体类零件的其他视图选择:表达时至少需要三个基本视图。俯视图:常采用视图表达箱壁结构形状。左视图:常采用全剖或半剖视图表达内部结构及相对位置。

时间不固定能学CAD吗去哪里学CAD比较好 时间不固定能学SolidWorks吗去哪里学SolidWorks比较好哪里的CAD培训班比较专业

其它没有表达清楚的结构(如:肋、凸台等)采用移出断面、局部视图和斜视图等。
