AUTOCAD培训全技能制图班_cad培训全技能制图课程是针对从事机械_建筑_工程等行业而设计的课程,在CAD课程讲解中用知识块的讲解方法并以阶梯的教学架构,使您由浅入深的学习掌握AUTOCAD知识,在AUTOCAD授课过程针对建筑、机械、工程等行业全面讲解二维、等轴测、三维、平面、立面、剖面图的绘制,同时结合大量AUTOCAD经典案例讲解整个实际制作流程、加深巩固,并配有课后cad作业,使您在AUTOCAD学习知识内容的同时就能掌握CAD知识点在实际工作中的用途。
第一阶段:AUTOCAD基础操作
1.AutoCAD工作界面介绍;2.设置AutoCAD绘图环境
3.CAD中图形文件的管理;4.AutoCAD绘图精度的控制
5.CAD绘图图纸的尺寸大小;6.世界坐标系和用户坐标系
7.CAD用户坐标UCS的选项;8.CAD设置对象捕捉功能
第二阶段:AUTOCAD二维绘图与编辑
1.图形的绘制与编辑,如:(点、线、圆、矩形、多边形)的移动,复制,旋转,镜像,偏移,阵列等
2.CAD改变几何特性类的命令,如:修剪,面域,分解,延伸,拉长,拉伸;圆角,倒角等。
机械类案例:支架/六角形螺母/垫片/推力轴承锁钩轮廓图等;
建筑类案例:弧形窗立面/平开门浴缸/沙发等;
第三阶段:CAD高级二维绘图与编辑
械类案例:AutoCAD螺母三视图/AutoCAD法兰盘二视图/AutoCAD基板二视图/ AutoCAD二维装配图等;
建筑类案例:绘制AutoCAD室内装饰平面图/立面图/顶棚图等;

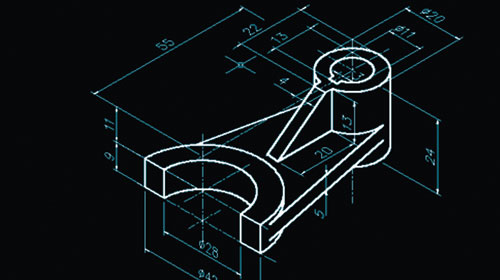

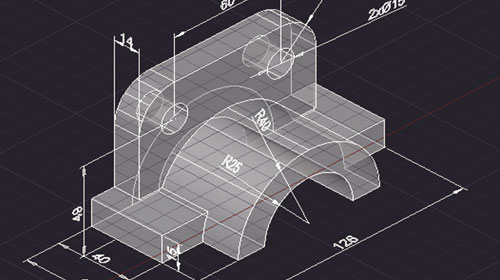

第四阶段:AUTOCAD等轴测图
AutoCAD等轴测图是反映物体三维形状的二维图形,能帮人们更快更清楚地认识产品结构。等轴测图是在二维平面中完成,相对三维图形更简洁方便。
1.认识CAD轴测图; 2.设置轴测图模式;
3.AUTOCAD绘制轴测图技巧和注意事项;
4.cad绘制轴测截面图。
第五阶段:AUTOCAD三维绘图
1.AutoCAD三维模型的分类;2.AutoCAD三维坐标系;
3.AutoCAD设置视图;4.AutoCAD如何创建实体;
5.AutoCAD如何通过二维图形创建实体;
6.AutoCAD对于三维模型的修改调整以及观看。
第六阶段:AUTOCAD建筑制图
绘制建筑的平面、立面、剖面图。
1.CAD绘图环境设置;2.CAD用多线命令绘制墙体;
3.CAD门窗绘制;4.CAD楼梯绘制;
5.CAD尺寸标注;6.CAD平面、立面、剖面图绘制。

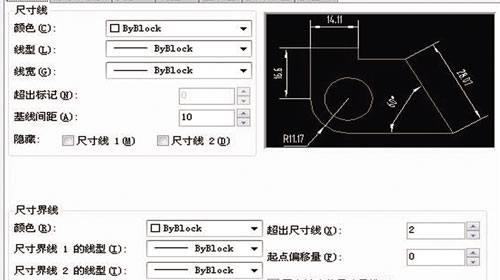

第七阶段:AUTOCAD文字表格和标注
尺寸标注的完整性和规范性
1.AUTOCAD文本样式和编辑; 2.AUTOCAD文本标注;
3.AUTOCAD表格; 4.AUTOCAD标注规则与尺寸组成;
5.AUTOCAD尺寸样式; 6.AUTOCAD引线标注。
第八阶段:AUTOCAD布局和打印
创建完图形后,生成电子图纸。
1.cad模型空间和布局空间; 2.cad使用布局向导创建布局;
3.cad使用浮动窗口观察图形;
4.cad将图形发布到WEB页的方法.
