学CAD制图必先观其型CAD界面介绍二_CAD培训班天津博奥教育
本文章摘自天津CAD培训SolidWorks培训十多年教学经验全课程实际案例讲解小班授课的天津博奥教育官网www.boaoit.com
学CAD制图必先观其型CAD界面介绍二:在机械,建筑,工程等设计行业,AUTOCAD制图被广泛应用。AUTOCAD是当今最流行的二维绘图软件,下面天津博奥教育培训对AUTOCAD的工作空间进行概述,使学员以后能更好的使用AUTOCAD。
1.AutoCAD菜单浏览器
菜单浏览器按钮

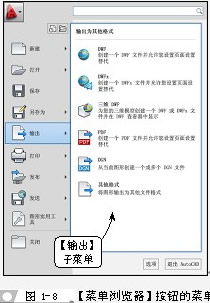

位于界面左上角。单击该按钮,将弹出AutoCAD菜单,如图1-8所示。该菜单中包含AutoCAD2010图形文件基本操作全部命令,用户选择选项后即可执行相应操作。
2.CAD快速访问工具栏
AutoCAD快速访问工具栏中包含最常用操作的快捷按钮,方便用户使用。在默认状态中,快速访问工具栏中包含多个快捷按钮,默认显示的按钮有【新建】、【打开】、【保存】、【打印】、【放弃】和【重做】按钮,可根据需要在展开的菜单中设置显示或隐藏按钮。
如果想在快速访问工具栏中添加或删除其他按钮,可以右击快速访问工具栏,在弹出的快捷菜单中选择【自定义快速访问工具栏】选项,在弹出的【自定义用户界面】对话框中进行设置即可。
3.AutoCAD标题栏
标题栏位于应用程序窗口的最上面,用于显示当前正在运行的程序名及文件名等信息,如果是AutoCAD默认的图形文件,其名称为DrawingN.dwg(N是数字)。单击标题栏右端的按钮,可以最小化、最大化或关闭应用程序窗口。标题栏最左边是应用程序的小图标,单击它将会弹出一个AutoCAD窗口控制下拉菜单,可以进行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD等操作。
标题栏位于AutoCAD 窗口界面的最上方。在标题栏中除了显示当前软件名称,还可显示新建的或打开的文件名称等。
4.菜单栏
菜单栏默认处于隐藏状态,如果要显示菜单栏,可在快捷工具栏中单击【扩展】按钮,并在展开的列表中选择【显示菜单栏】选项即可。菜单栏与以前版本基本相同,只是在部分菜单中新增新版软件命令,具体操作与常规执行菜单命令完全相同,这里不再赘述。
5.CAD功能区
功能区由许多选项板组成,这些选项板被组织到依任务进行标记的选项卡中,各选项卡中由多个选项板组成,功能区选项板包含的很多工具和工具栏中的按钮以及菜单栏中的命令相同,如图1-9所示。在默认
情况下创建或打开图形时,水平功能区将显示在图形窗口的顶部。当然,用户也可以将功能区放置在图形窗口的底部。
要更改选项卡的顺序,应单击要移动的选项卡、将其拖动到所需位置,然后松开。可以将工具选项板组与各个功能区选项板相关联。要显示关联的工具选项板组,单击工具或打开滑出选项板即可。选项板右下角的箭头表示用户可以展开该选项板以显示其他工具和控件。默认情况下,在单击其他选项板时,展开的选项板会自动关闭。要使选项板保持展开状态,可单击所展开选项板右下角的图钉图标。
