线上线下AUTOCAD培训CAD标注图文教程在AUTOCAD中零件图形状和位置公差
本文摘自天津博奥教育Solidworks培训和CAD培训的学习辅助资料,天津博奥教育Solidworks培训班,CAD培训班全课程实际案例教学,小班授课,培训咨询热线:022-58697923,022-58697932。
在使用CAD软件和学习培训CAD制图的时候必须了解CAD零件图的技术要求,下面就讲解一下在CAD零件图中的形位公差和CAD零件的位置公差-学CAD机械制图来天津来天津博奥教育
先说在AUTOCAD中零件图形状和位置公差的基本概念-天津CAD培训班、天津Solidworks培训班
1、在AUTOCAD中零件图形位公差的基本概念-天津博奥教育CAD培训
在CAD零件加工过程中,不仅会产生尺寸误差,也会出现形状和相对位置的误差。
A.CAD形状误差:实际要素和理想几何要素的差异。
B.CAF位置误差:相关联的两个几何要素的实际位置相对于理想位置的差异。
形位误差会影响零件的使用性能,因此,对一些零件的重要工作面和轴线,常对其形状和位置误差进行限制。形状和位置公差(简称形位公差):形状和位置误差的允许变动量。
2、在AUTOCAD中零件图形位公差的代号-天津CAD培训班、天津Solidworks培训班
在CAD技术图样中,形位公差采用代号标注,当无法采用代号时,允许在技术要求中用文字说明。

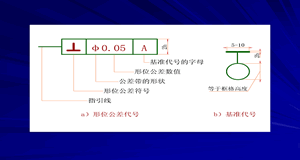

A.CAD形位公差代号:由形位公差符号、框格、公差值、指引线、基准代号和其他有关符号组成。如图
B.CAD形位公差的分类、名称和符号见表。
C.CAD形位公差的公差带定义和标注示例,如图。
天津博奥教育CAD培训特别提示:当被测定的要素为线或表面时,从框格引出的指引线箭头,应指在该要素的轮廓线或其延长线上。当被测要素是轴线时,应将箭头与该要素的尺寸线对齐,当基准要素是轴线时,应将基准符号与该要素的尺寸线对齐。

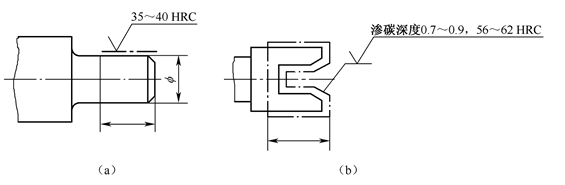

五、在AUTOCAD中零件图热处理-天津CAD培训班、天津Solidworks培训班在CAD机械制造和修理过程中,为了改善材料的机械加工工艺性能,并使零件获得良好的力学性能和使用性能,常采用热处理的方法,热处理可分为退火、正火、淬火、回火及表面热处理,见附表,标注方法:A.零件表面全部进行某种热处理时,可在技术要求中统一加以说明。B.零件表面局部处理时,一般在零件图上标注。若需要在零件局部进行热处理或局部镀(涂)覆时,用粗点画线表示其范围并注上相应尺寸,也可将其要求注写在表面粗糙度长边横线上,如图所示。
