怎么在AUTOCAD中零件图中标注表面粗糙度有什么技术要求吗?天津CAD培训解答CAD零件图表面粗糙度的技术要求

本文摘自天津博奥教育Solidworks培训和CAD培训的学习辅助资料,天津博奥教育Solidworks培训班,CAD培训班全课程实际案例教学,小班授课,培训咨询热线:022-58697923,022-58697932。



在天津博奥教育学习CAD培训课程和Solidworks培训课程帮您解答CAD零件图粗糙度的技术要求

首先要知道在AUTOCAD中零件图的技术要求-天津CAD培训班、天津Solidworks培训班

一、在AUTOCAD中零件图技术要求的内容-学CAD选择天津博奥教育

在AUTOCAD中零件图技术要求主要包括:1、表面粗糙度;2、尺寸公差;3、表面形状和位置公差;4、材料及其热处理等。

二、在AUTOCAD中零件图表面粗糙度-学CAD选择天津博奥教育

1、零件图表面粗糙度的概念-天津学CAD

表面粗糙度:加工零件时,由于切削变形和机床振动等因素的影响,在零件的实际加工表面形成由较小间距和峰、谷所组成的微观高低不平度,如图所示。影响零件的工作性能和使用寿命,与加工方法等有关。

天津CAD培训天津CAD培训

2、零件图表面粗糙度的评定参数:常采用轮廓算术平均偏差

轮廓算术平均偏差(Ra):在一个取样长度内,纵坐标y(x)绝对值的算术平均值。

Ra按下列公式计算:几何意义如图所示,常用Ra的数值:0.4;0.8;1.6;3.2;6.3;12.5;25;50;100等。

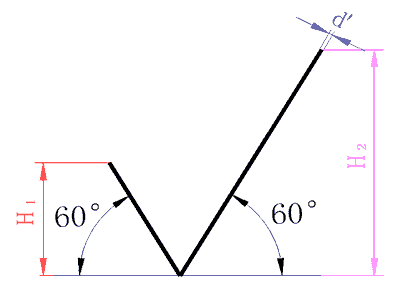

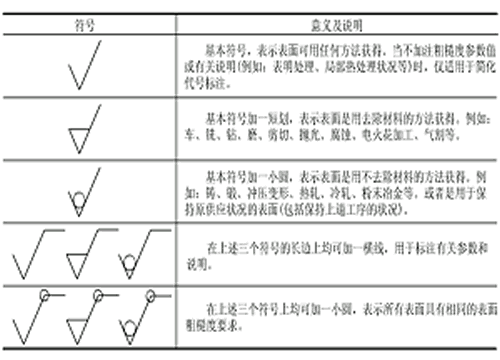

3、零件图表面粗糙度的代号:GB/T131—1993规定,表面粗糙度代号是由规定的符号和有关参数值组成。如图 CAD机械制图培训AutoCAD培训Solidworks培训天津

4、轮廓算术平均偏差Ra的标注

5、代号在图样上标注方法

(1)一般标注在可见轮廊线、尺寸界线、引出线或它们的延长线上。符号的尖端必须从材料外指向表面。

(2)代号中数字的方向必须与尺寸数字的方向一致。

(3)在同一图样上,每一表面一般只标注一次,并尽可能靠近有关尺寸线。当不便标注时,可以引出标注。

(4)零件表面有相同的表面粗糙度要求时,其代(符)号可在图样的右上角统一标注。如表

(5)连续表面、重复要素和不连续同一表面的粗糙度只标注一次。

6、在AUTOCAD中零件图表面粗糙度的选择-学CAD选择天津博奥教育

天津CAD培训CAD施工图培训Solidworks培训天津

在满足使用性能前提下,考虑经济性和加工设备。一般应遵循以下原则:

A.同一零件上,工作表面比非工作表面的参数值要小。

B.摩擦表面要比非摩擦表面的参数值小。有相对运动的工作表面,运动速度愈高,其参数值愈小。

C.配合精度越高,参数值越小。间隙配合比过盈配合的参数值小。

D.配合性质相同时,零件尺寸越小,参数值越小。

E.要求密封、耐腐蚀或具有装饰性的表面,参数值要小
