不仅要学会使用AUTOCAD绘制机械零件还要中CAD符合制造、装配等方面的工艺要求以保证零件质量好、成本低、效益高,天津CAD培训讲CAD零件上常见的工艺结构
本文摘自天津博奥教育Solidworks培训和CAD培训的学习辅助资料,天津博奥教育Solidworks培训班,CAD培训班全课程实际案例教学,小班授课,培训咨询热线:022-58697923,022-58697932。
不仅要学会使用AUTOCAD绘制机械零件还要中CAD符合制造、装配等方面的工艺要求以保证零件质量好、成本低、效益高,天津CAD培训天津博奥教育讲CAD零件上常见的工艺结构
在AUTOCAD中零件上常见的工艺结构:零件要经过铸造、锻造和机械加工等制造过程,因此,其结构形状不仅要满足设计要求,还要符合制造、装配等方面的工艺要求,以保证零件质量好、成本低、效益高。
首先要说的是AUTOCAD中机械加工工艺结构-来天津学CAD培训到天津博奥教育
1、AUTOCAD中机械加工工艺结构的圆角和倒角
CAD圆角和倒角作用:为了避免因应力集中而产生裂纹,在阶梯轴和孔的轴肩、孔肩处常以圆角(称倒圆)过渡。轴和孔的端面上加工成45°或其他度数的倒角,其目的是为了去除零件的毛刺、锐边,便于安装和操作安全。如图
CAD圆角和倒角画法和尺寸标注:轴、孔的标准倒角和圆角的尺寸由GB/T6403.4—1986查
天津博奥教育CAD培训提醒注意:CAD零件上倒角尺寸全部相同时,可在图样右上角注明“全部倒角C×(×为倒角的轴向尺寸)”,当零件倒角尺寸无一定要求时,则可在技术要求中注明“锐边倒钝”。
AUTOCAD中倒角标注形式:1.倒角为45°(符号C)时,可与轴向尺寸连注。2.倒角不是45°时尺寸应分开标注。3.可采用简化标注(不画只标注)
2、AUTOCAD中机械加工工艺结构的钻孔结构
(1)CAD孔的工艺结构:用钻头加工盲孔时,由于钻头尖部有120°的圆锥面,所以其底部总有一个120°圆锥面。扩孔加工也将在直径不等的两柱面孔之间留下120°的圆锥面。如图所示
钻孔深度指圆柱部分的深度,尺寸标注不包括锥坑,如图

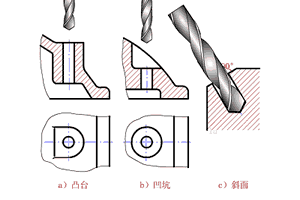

(2)CAD端面的工艺结构:钻孔时,应尽量使钻头垂直于孔端面,否则易将孔钻偏或将钻头折断。当孔的端面是斜面或曲面时,应先把该平面铣平或制成凸台或凹坑等结构。如图所示

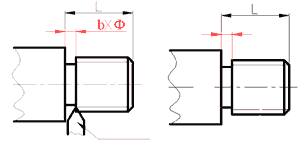

3、AUTOCAD中的退刀槽和越程槽:在切削加工中,特别是在车螺纹和磨削时,为了使刀具易于退出,常在加工表面的台肩处,先加工出退刀槽或越程槽。如图所示,常见的有螺纹退刀槽、砂轮越程槽等。退刀槽的尺寸标注形式,一般可按“槽宽×直径”或“槽宽×槽深”标注。越程槽一般用局部放大图画出。具体标注可参阅相应国家的标准。
