AUTOCAD中零件图的技术要求3 本文章摘自www.boaoit.com



(4)配合类别:

配合:基本尺寸相同的、相互结合的孔和轴公差带之间的关系。

类别:按配合性质不同,配合可分为间隙配合、过渡配合和过盈配合三类,如图所示。

① 间隙配合:孔与轴装配时,有间隙(包括最小间隙等于零)的配合。孔的公差带在轴的公差带之上。

② 过渡配合:孔与轴装配时,可能有间隙或过盈的配合。孔的公差带与轴的公差带互相交叠。

③ 过盈配合:孔与轴装配时有过盈(包括最小过盈等于零)的配合。孔的公差带在轴的公差带之下。

(5)配合制

配合制:在制造相互配合的零件时,使其中一种零件作为基准件,它的基本偏差固定,通过改变另一种零件基本偏差来获得各种不同性质配合的制度。

国家标准规定了两种配合制,即基孔制和基轴制,如图。

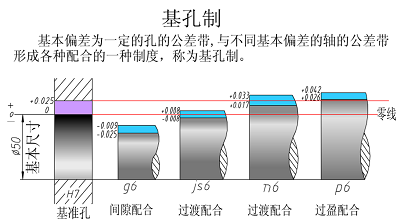

①基孔制:基本偏差为H的孔的公差带,与不同基本偏差的轴的公差带形成各种配合的制度。

②基轴制:基本偏差为h的轴的公差带,与不同基本偏差的孔的公差带形成各种配合的制度。

(6)常用配合和优先配合 如表

CAD培训2、在AUTOCAD中零件图极限与配合的标注

(1)在零件图中标注:在零件图中,线性尺寸的公差有三种标注形式:一是只标注上、下偏差;二是只标注公差带代号;三是既标注公差带代号,又标注上、下偏差,但偏差值用括号括起来。如图

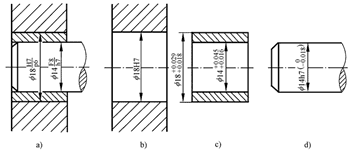

(2)在装配图中标注:在装配图上一般只标注配合代号。配合代号用分数形式表示,分子为孔的公差带代号,分母为轴的公差带代号。如图

特别提示:对于与轴承等标准件相配的孔或轴,则只标注非基准件(配合件)的公差带符号。如图

CAD培训(3)注意事项:

①上偏差写在基本尺寸的右上方,下偏差应与基本尺寸注在同一底线上,偏差数字应比基本尺寸数字小一号。上、下偏差前面必须标出正、负号。上、下偏差的小数点必须对齐,小数点后的位数也必须相同。

③当上偏差或下偏差为“零”时,用数字“0”标出,并与另一偏差的小数点前的个位数对齐。

④当上、下偏差数值相同时,偏差只需注写一个数字,并应在偏差与基本尺寸之间注出符号"±",且两者字高相同

3、极限与配合查表举例

[例8-1] 查表写出Ф18H8/f7 的极限偏差数值。

解: H8/f7 是基孔制配合,其中H8是基准孔的公差带代号;f7是配合轴的公差带代号。

(1)Ф18H8基准孔的极限偏差,由附表26中查得。在表中由基本尺寸从大于14至18的行和公差带H8的列相交处查得(+0.027 ,0 mm ),是基准孔的上、下偏差。

(2)Ф18f7配合轴的极限偏差,由附表25中查得。在表中由基本尺寸从大于14至18的行和公差带f7的列相交处查得(-0.016,-0.034mm),是配合轴的上、下偏差。
