在AUTOCAD中合理标注尺寸应注意的问题如下-天津CAD培训、天津Solidworks培训
1、在CAD中重要尺寸必须直接注出,以保证设计要求

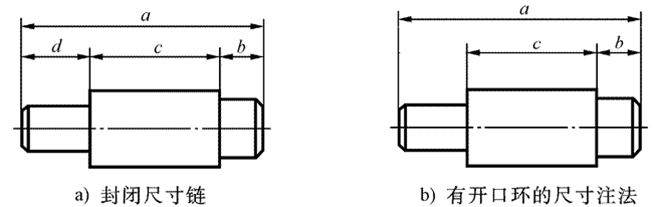

2、在CAD中避免注成封闭尺寸链,精度要求最低的一环不注。图
3、在CAD中尽可能符合机械加工工序,便于加工和测量。如图
4、在CAD中保证设计要求的前提下,便于测量。如图
5、在CAD中标注毛坯面的尺寸时,在同一方向上的多个毛坯面,一般只能有一个毛坯面与加工面有联系尺寸,其他毛坯面则要以该毛坯面为基准标注。如图

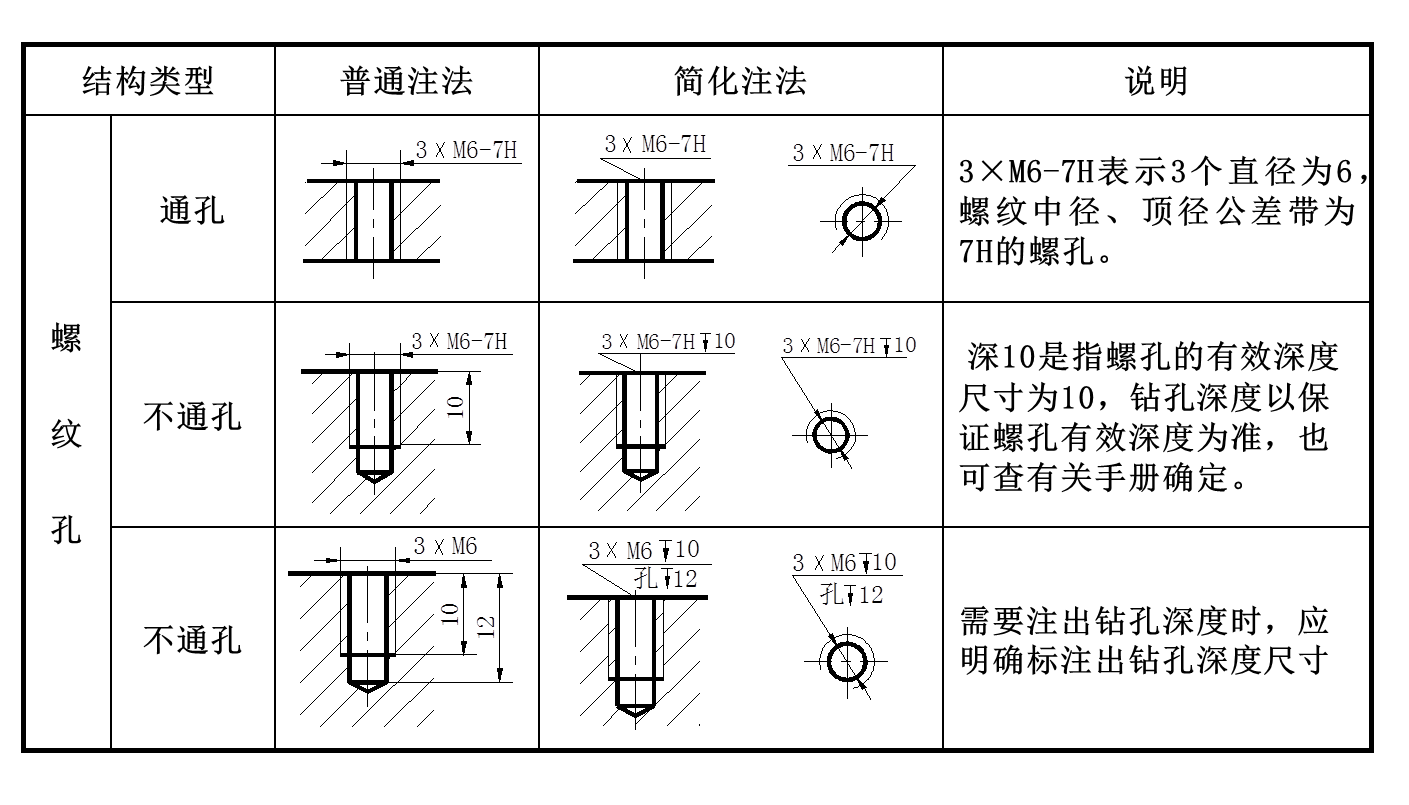

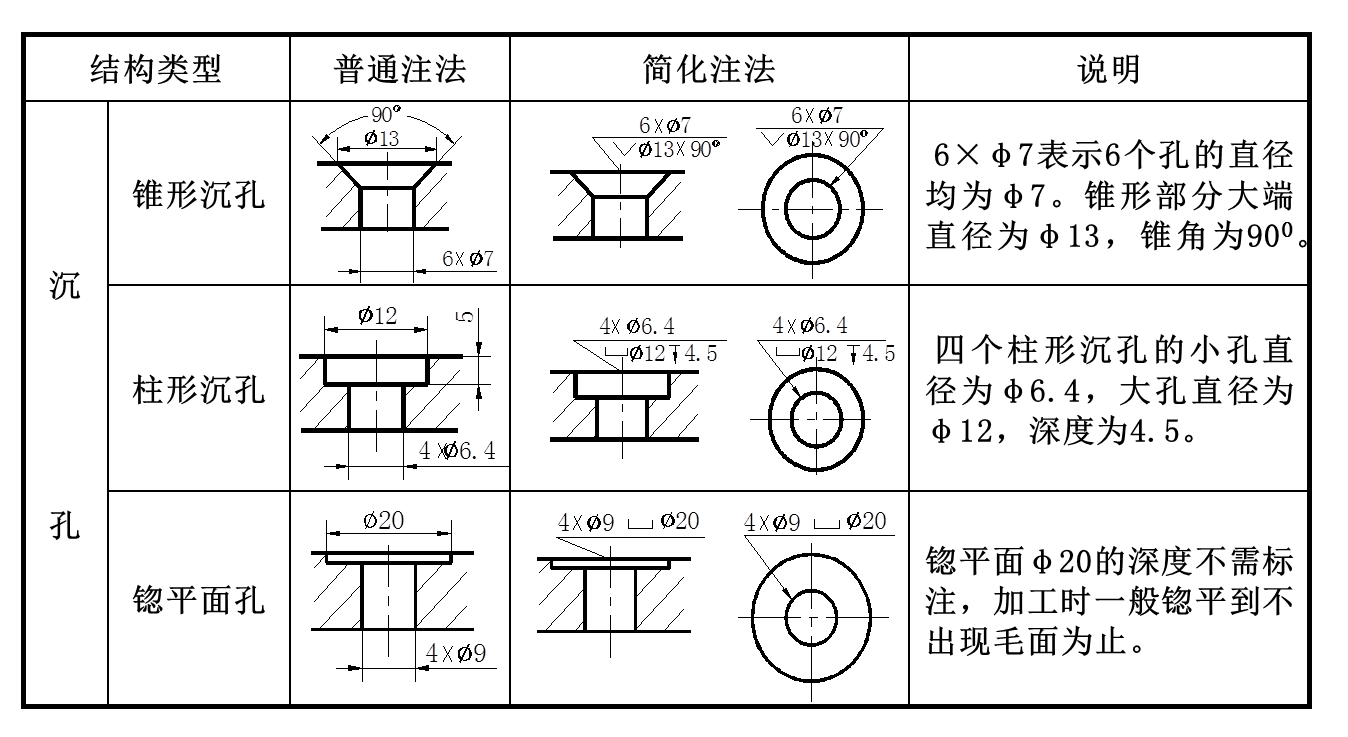

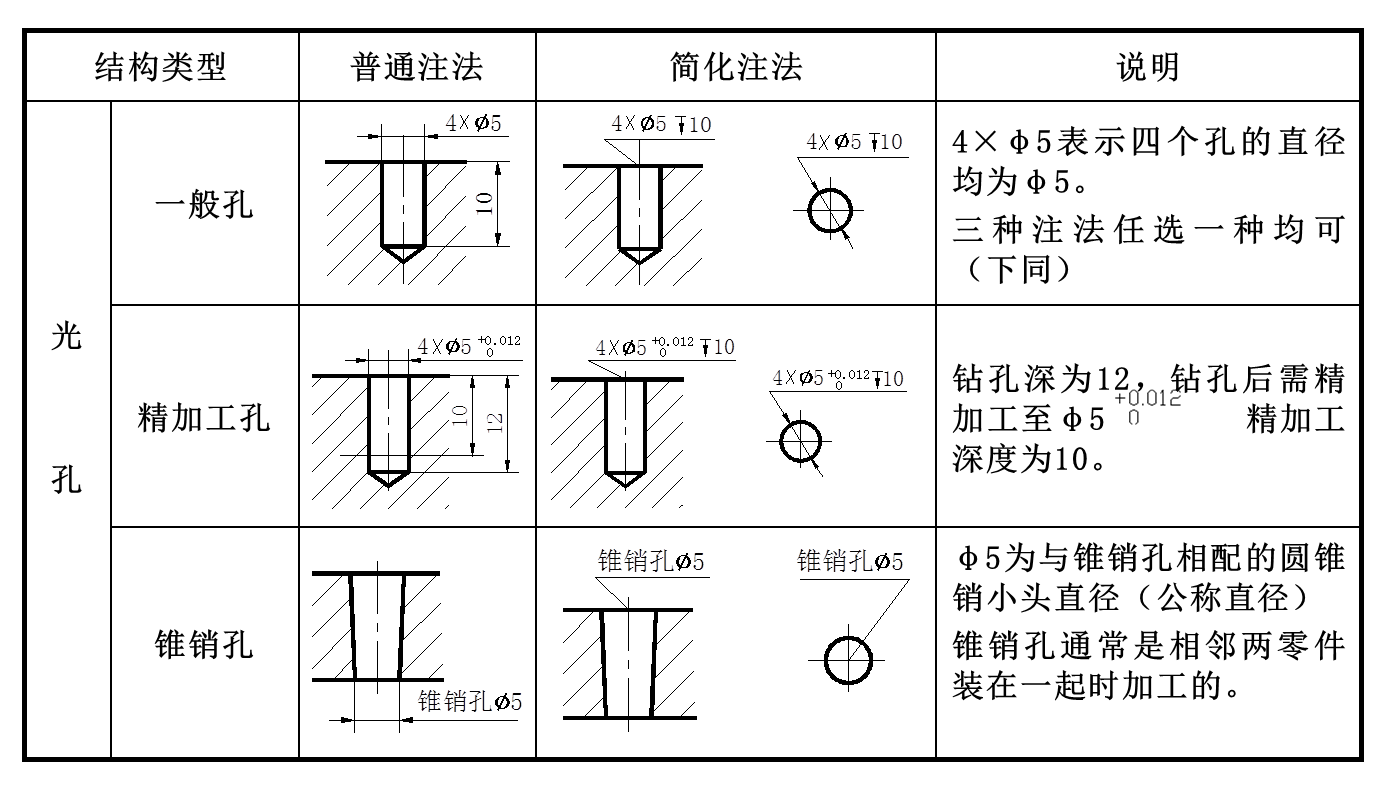

6、CAD符合工艺要求。如轴承盖孔和半圆键键槽的尺寸标注

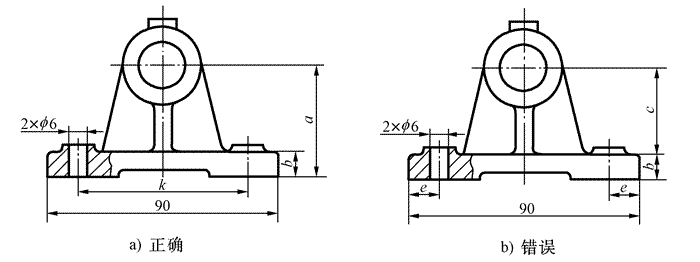

如图a)所示尺寸a和k为重要尺寸,分别决定轴承座的使用性能和装配质量;若按图b)尺寸a误差就会很大,轴承上两个Ø6孔不能与机座上的孔准确装配。
CAD尺寸链:同一方向上的一组尺寸顺序排列时,形成的封闭回(环)路。尺寸链中的每一个尺寸称为一个环。其中每一个尺寸,均受到其余尺寸的影响。特别提示:因为加工某一表面时,将受到同一尺寸链中几个尺寸的约束,标注不当时容易产生矛盾,甚至造成废品
