autocad辅助绘图功能介绍3_天津CAD培训
本文章摘自天津CAD培训SolidWorks培训十多年教学经验全课程实际案例讲解小班授课的天津博奥教育官网www.boaoit.com
4、AutoCAD使用“对象捕捉”功能
在CAD绘图的过程中,经常要指定一些对象上已有的点,例如端点、圆心和两个对象的交点等。如果只凭观察来拾取,不可能非常准确地找到这些点。在AutoCAD中,可以通过“对象捕捉” 功能,迅速、准确地捕捉到某些特殊点,从而精确地绘制图形。
自动捕捉就是当把光标放在一个对象上时,系统自动捕捉到对象上所有符合条件的几何特征点,并显示相应的标记。自动捕捉选中的太多的话有时反而会干扰作图。
(1)Endpoint(端点):对象的端点(2)Midpoint(中点):对象的中点
(3)Intersection(交点):两对象的交点 (4)ApparentIntersect(外观交点):两对象延长/投影后的交点
(5)Extension(延伸):某个对象及其延长路径上的一点。(6)Center(圆心):圆或圆弧的圆心。
(7)Quadrant(象限点):圆在0,90,180和270度方向上的点(8)Tangent(切点):捕捉对象之间相切的点
(9)Perpendicular(垂足):某指定点到另一个对象的垂足 (10)Parallel(平行)捕捉与指定直线平行方向上的一点
(11)Node(节点):捕捉点对象。(12) Insert(插入点):文字、土块等对象的插入点。
(13) Nearest(最近点):捕捉对象上距指定点最近的一点(14) None(无):不使用对象捕捉。
(15) From(起点)”:指定捕捉的基点。
(16) Temporary track point(临时追踪点):缩写为TT,可通过指定的基点进行极轴追踪。

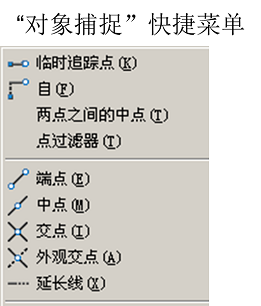

不用自动捕捉,还可以通过以下方式指定对象捕捉:按住 SHIFT 键并单击鼠标右键以显示“对象捕捉”快捷菜单

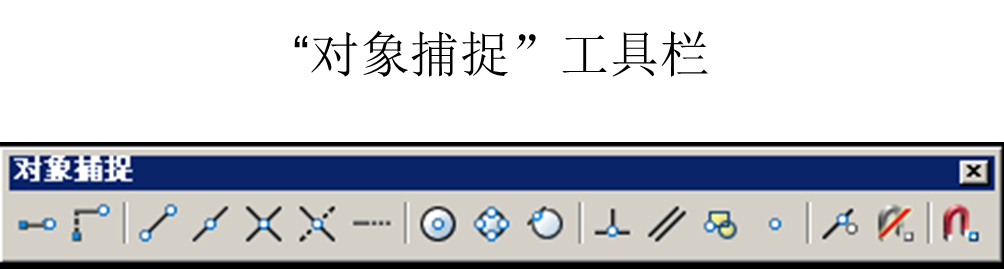

单击“对象捕捉”工具栏上的对象捕捉按钮在命令提示下输入对象捕捉的名称,如cen,mid,tan等

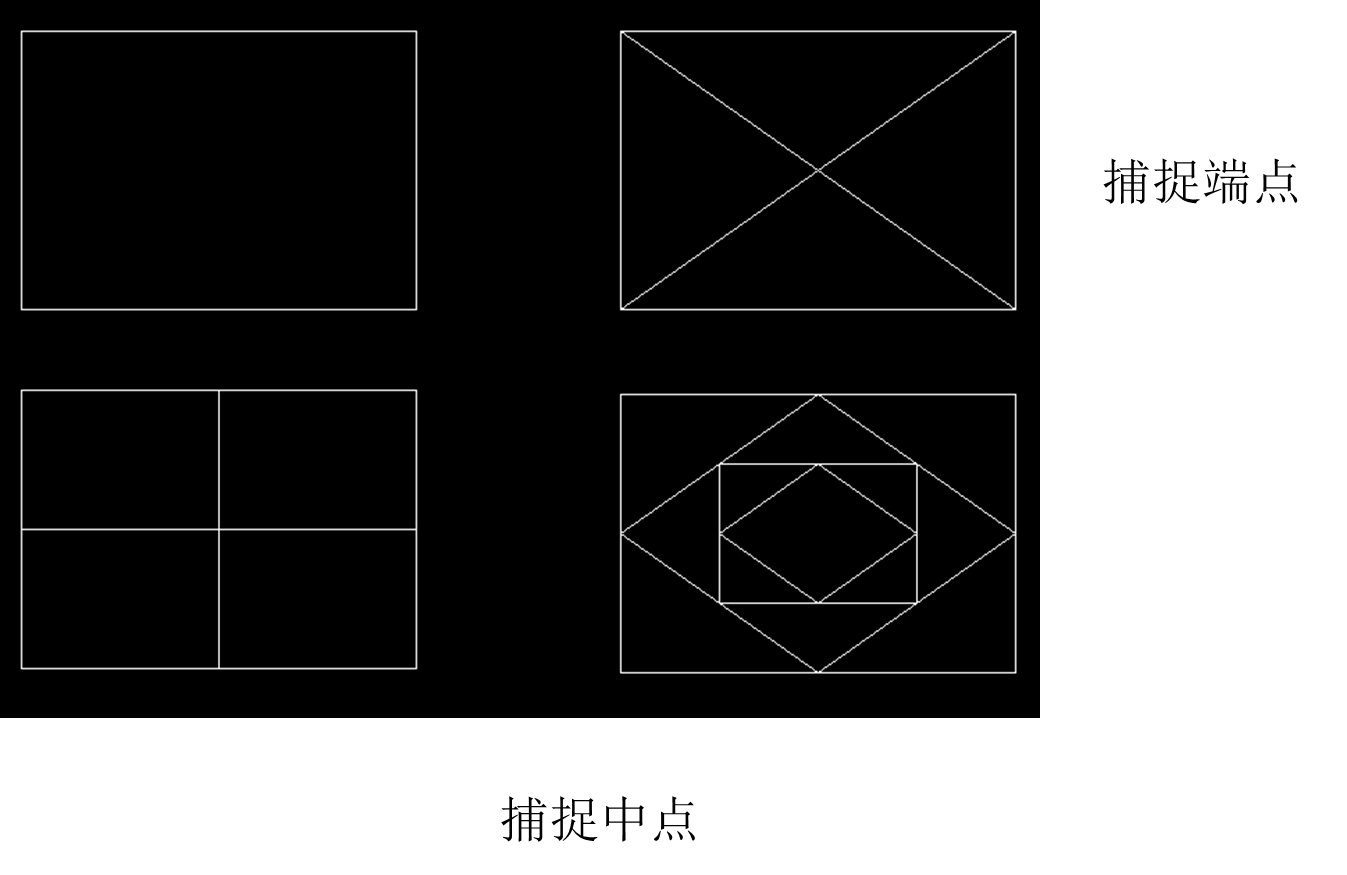

练习:利用对象捕捉绘制图形
5、使用“对象(捕捉)追踪”功能
对象(捕捉)追踪是指AutoCAD从一点开始自动沿某一方向进行追踪,追踪方向上将显示一条追踪辅助线及光标点的极坐标值。输入追踪距离,然后按Enter键,即可确定新的点。在使用对象(捕捉)追踪功能时,必须打开对象捕捉功能。AutoCAD首先捕捉一个几何点作为追踪参考点,然后沿水平、竖直方向或设定的极轴方向进行追踪
练习:利用对象(捕捉)追踪绘图

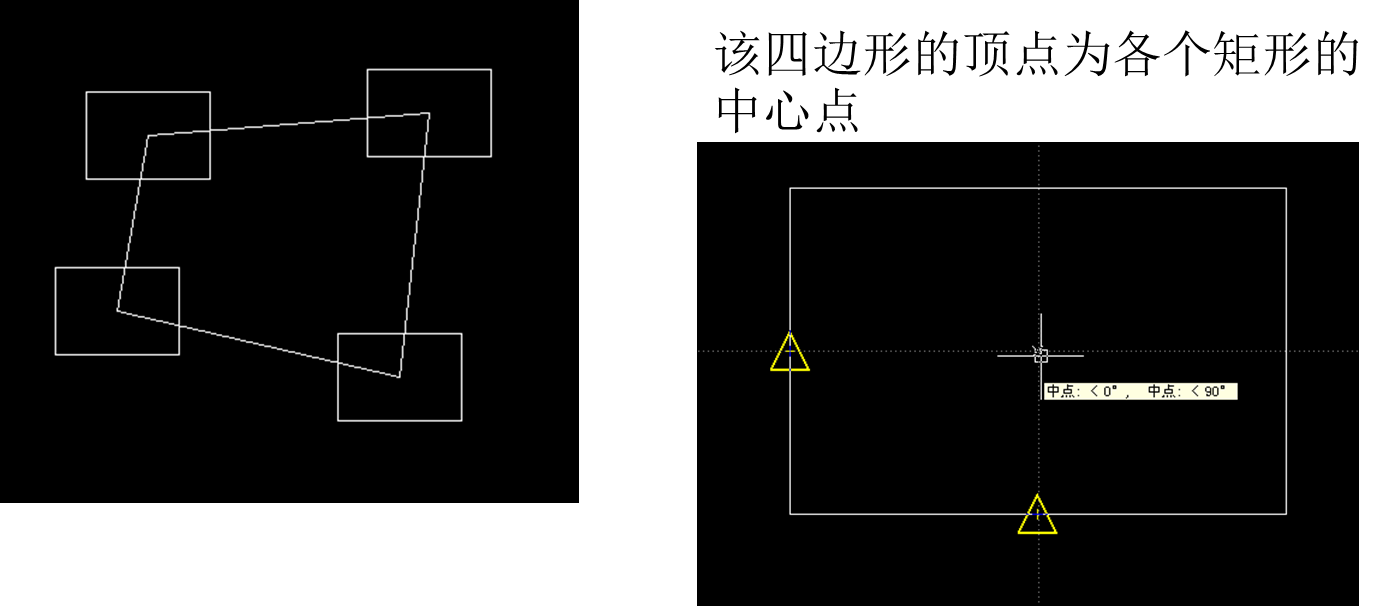

绘制起始于矩形中心点的直线:
(1)绘制矩形,然后点击“对象捕捉”和“对象追踪”按钮,启用这两项功能。
(2)单击直线按钮,将十字光标移动到矩形左边中点附近(此时不要点击它),当显示出捕捉点标识之后,暂时停顿片刻即可获取该点,已获取的点将显示一个小加号“+”
(3)将十字光标移动到矩形下边中点附近(此时不要点击它),当显示出捕捉点标识之后,暂时停顿片刻即可获取该点
(4)将十字光标移动到图示位置附件,两条追踪线交点处出现小加号“+”,此时单击鼠标即可获得矩形的中心点,然后可继续绘制直线
