autocad辅助绘图功能介绍2_天津CAD培训
本文章摘自天津CAD培训SolidWorks培训十多年教学经验全课程实际案例讲解小班授课的天津博奥教育官网www.boaoit.com
2、CAD使用“极轴(追踪)”功能
CAD极轴追踪是指按事先给定的角度增量来追踪特征点。极轴追踪功能可以在系统要求指定一个点时,按预先设置的角度增量显示一条无限延伸的辅助线(这是一条虚线),这时可以沿辅助线追踪得到光标点。

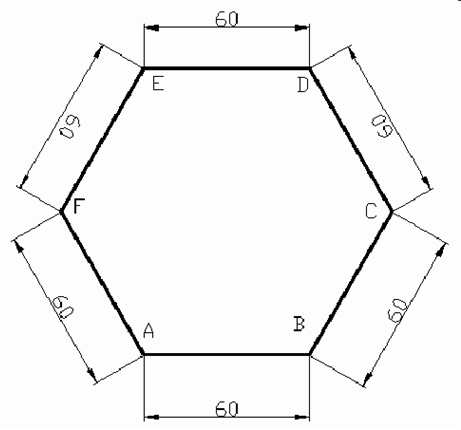

CAD上机练习:使用line命令,利用“极轴”功能绘制下面的图形
AUTOCAD使用极轴追踪模式绘制指定角度、长度直线的方法:
1、先用鼠标定直线的第一点,
2、确认已打开“极轴”模式
3、移动鼠标确定直线方向(屏幕上会显示相应的角度)
4、使用键盘输入直线长度

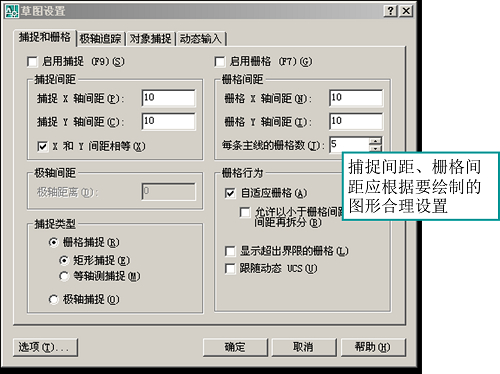

3、CAD使用“捕捉”、“栅格”功能
要提高绘图的速度和效率,可以显示并捕捉矩形栅格。还可以控制其间距、角度和对齐。
栅格是点或线的矩阵,遍布指定为栅格界限的整个区域。使用栅格类似于在图形下放置一张坐标纸。利用栅格可以对齐对象并直观显示对象之间的距离。
捕捉模式用于限制十字光标,使其按照用户定义的间距移动。当“捕捉”模式打开时,光标似乎附着或捕捉到不可见的栅格。捕捉模式有助于使用箭头键或定点设备来精确地定位点。 “栅格”模式和“捕捉”模式各自独立,但经常同时打开。

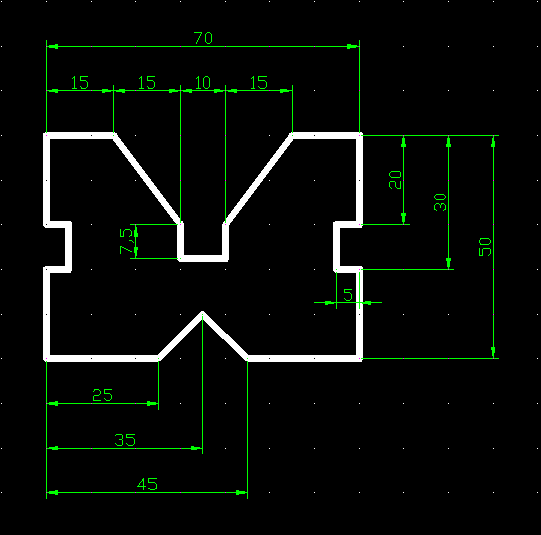

上机练习:使用line命令,利用“捕捉”、“栅格”功能绘制下面的图形。
