在AUTOCAD中零件测绘:零件测绘:根据已有的零件画出其零件图的过程。
一、在AUTOCAD中零件测绘的步骤
1、分析零件,确定表达方案
2、在AUTOCAD中画零件草图
3、在AUTOCAD中测量和标注尺寸

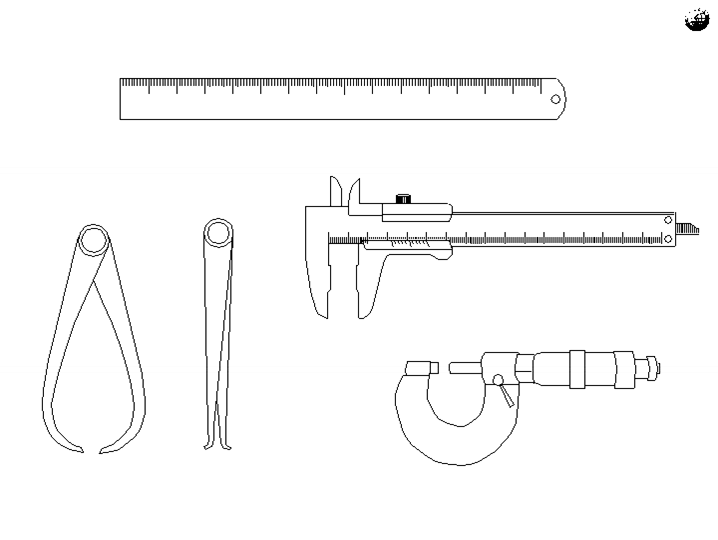

测量零件尺寸常用的测量工具有:直尺、内外卡钳、游标卡尺、螺纹规、量角器等。如图
(1)螺纹参数的测量:线数和旋向凭目测;外螺纹的大径用游标卡尺直接测量;内螺纹的大径可通过与之旋合的外螺纹的大径确定;螺距的测量可采用螺纹规,如图所示。无螺纹规时可采用压印法测量螺距,螺距P=T/(n-1),式中n为测量范围T内的螺纹数。
(2)齿轮参数的测量:齿顶圆直径的测量:齿数为偶数时,相对的两个齿顶距离即为齿顶圆直径,可用游标卡尺直接测量;齿数为奇数时,由于轮齿对齿槽,无法直接测量,可按图所示的方法测出d和e,则da=d+2e。
4、在AUTOCAD中标注精度要求:根据零件的工作情况标注尺寸偏差、表面粗糙度和形位公差。5、在AUTOCAD中绘制零件图:将零件草图整理成完整的零件图。
