用CDR在室内设计中绘制平面图3
本文章摘自www.boaoit.com

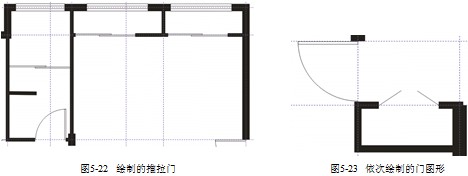

25.利用工具,在卫生间、阳台和厨房位置依次绘制出如图5-22所示的推拉门图形,然后利用
工具在图纸中依次绘制出如图5-23所示的线段作为储物室的门。
(1)接上例。选择工具,在属性栏中的【字体列表】中选择"黑体",然后在弹出的【文本属性】对话框中单击【确定】按钮。(2)将属性栏中
的参数设置为"8",然后在再次弹出的【文本属性】对话框中单击按钮,将文字的默认字体及字号修改。(3)选择
工具,并激活属性栏中的

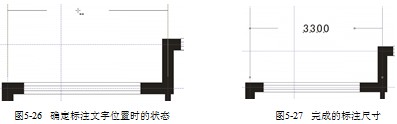

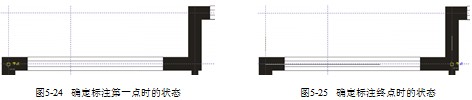

按钮,然后将鼠标指针移动到图纸左上角辅助线的交叉点位置,当显示如图5-24所示的捕捉提示时单击,确定水平方向标注的第一点。(4) 将鼠标指针向右移动,至如图5-25所示的辅助线交叉点位置时,单击鼠标左键确定标注的终点。(5) 移动鼠标指针来确定标注文字的位置,如图5-26所示,单击鼠标左键后即可完成尺寸的标注操作,如图5-27所示。

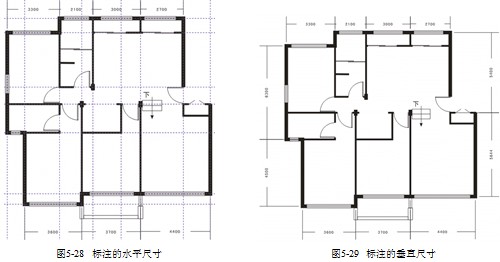

(6)用与步骤(3)~(5)相同的标注方法,对图纸中其他位置的图形标注水平尺寸,效果如图5-28所示。
(7)激活【度量】工具属性栏中的按钮,然后用相同的标注方法,对平面图中的垂直尺寸进行标注。
(8)选择【查看】/【辅助线】命令,将辅助线隐藏,添加标注后的效果如图5-29所示。
(9)激活【度量】工具属性栏中的按钮,然后将鼠标指针移动到图形的右上角位置单击,确定引线标注的起点。
(10) 向右上方移动鼠标指针至合适位置后,单击确定引线的转折点,然后向右移动鼠标指针并单击确定引线的终点,再依次输入如图5-30所示的说明文字。
(11)选择工具,设置合适的文字大小后,在平面图中依次输入各房间的名称,如图5-31所示。
(12) 至此,室内平面图的整体框架就绘制完成了。按【Ctrl】+【S】组合键,将此文件命名为"平面图.cdr"保存。
