用CDR在室内设计中绘制平面图2
本文章摘自十多年天津平面设计培训教学经验的天津博奥教育官网www.boaoit.com

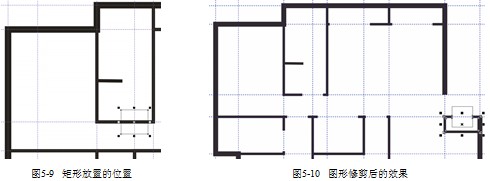

11.利用工具绘制一个矩形,然后设置属性栏中
的参数为"1000 mm",将修改尺寸后的矩形移动到如图5-9所示的位置。
12.选择工具,将鼠标指针移动到矩形内的线形上,当鼠标指针显示为 形状时单击,将矩形内的线形删除。
13.用与步骤(10)~(11)相同的方法,依次对图形进行修剪,效果如图5-10所示。
14.选择工具,设置属性栏中?

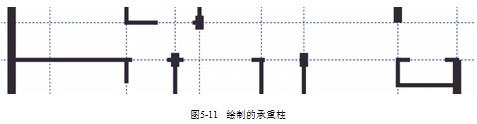

的参数为"240mm",然后在画面中依次绘制出如图5-11所示的承重柱。

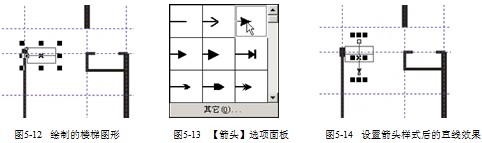

15.利用工具在画面中依次绘制出如图5-12所示的矩形,作为楼梯图形,然后选择
工具,并按住【Ctrl】键在绘制的楼梯图形上,由上至下绘制一条垂直直线。
16.单击属性栏中的【终止箭头选择器】按钮,在弹出的【箭头】选项面板中选择如图5-13所示的箭头样式,设置箭头样式后的直线效果如图5-14所示。17.利用

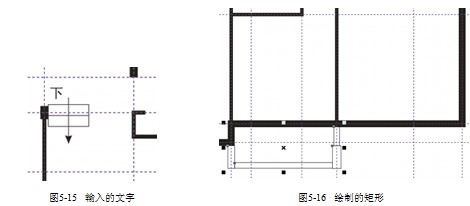

工具在楼梯图形的左上方输入如图5-15所示的黑色文字,来说明楼梯的上下方向。然后利用
工具依次绘出如图5-16所示的矩形,作为阳台。
18.将下方的3个矩形选择,然后利用工具将其以底部对齐,再单击属性栏中的
按钮将其焊接为一个整体。
19.继续利用工具绘制一个白色矩形,并设置属性栏中

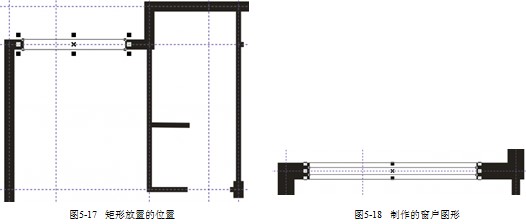

的参数分别为"2400mm"和"240mm",然后将绘制的矩形移动到如图5-17所示的墙体上,作为窗户图形。
20.按住【Shift】键,将鼠标移动到矩形上方中间的控制点上,按下鼠标左键并向下拖曳,至合适的位置后,在不释放鼠标左键的情况下单击鼠标右键,将矩形在垂直方向上缩小复制,制作出窗户图形,如图5-18所示。
21.用与步骤(18)~(19)相同的绘制方法,依次绘制出如图5-19所示的窗户图形。
下面来学习绘制门造型:
22.选择工具,在绘图窗口中绘制一个直径为"2000"的圆形,然后单击属性栏中的
按钮,并设置
的参数分别为"0"和"90",将绘制的圆形调整为弧形。
23.利用工具在弧形的左侧绘制一个矩形,并与弧形组合成门图形,如图5-20所示。

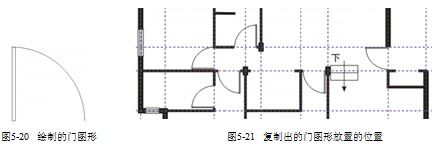

24.用移动复制、镜像复制和旋转等操作命令,将绘制的门图形依次复制后分别放置在图纸中各个安装门的位置,如图5-21所示。
