用CDR在室内设计中绘制平面图1
本文章摘自十多年平面设计培训教学经验的天津博奥教育官网www.boaoit.com
1.按Ctrl+N组合键新建一个图形文件。

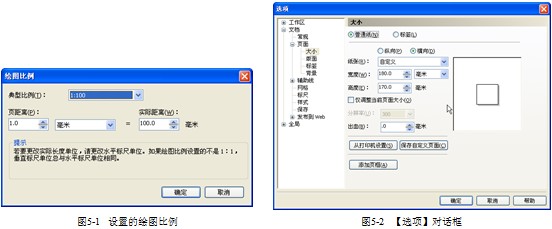

2. 在绘图窗口中的标尺上双击,弹出【选项】对话框,然后单击【编辑刻度】按钮,弹出【绘图比例】对话框,设置【典型比例】选项参数如图5-1所示。
3. 由于绘制图纸中实物的尺寸约为13m×12m,因此在绘制之前首先要设置绘图文件的大小及比例。将比例设置为1:100后,页面中标尺显示的尺寸将为绘制图纸的实际尺寸,而不是页面的尺寸。
4.点击【确定】按钮,返回到【选项】对话框。然后在左侧的选项栏中单击【页面】选项前面的"+"符号,展开其下级目录,再单击【大小】选项,并设置页面的大小如图5-2所示。

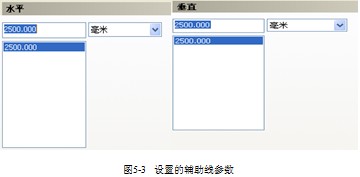

5.在左侧的选项栏中单击【辅助线】选项前面的"+"符号,然后分别设置【水平】和【垂直】辅助线参数如图5-3所示。
6.辅助线参数设置完成后,单击【确定】按钮,添加的辅助线如图5-4所示。

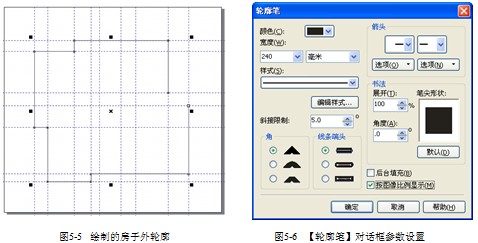

7.选择【视图】/【对齐辅助线】命令,启动对齐功能,然后利用工具沿添加的辅助线绘制出平面图的外轮廓,如图5-5所示。
8.选择工具,弹出【轮廓笔】对话框,设置各选项及参数如图5-6所示。
9.点击【确定】按钮,设置轮廓笔宽度后的线形效果如图5-7所示。
10.利用工具及与步骤(7)相同的设置线形宽度的方法,绘制出如图5-8所示的宽度为"120mm"的承重墙。注意,在设置轮廓宽度时一定要勾选【按图像比例缩放】复选框,以确保线形轮廓在放大或缩小时仍能按正常的比例显示。
