室内设计培训天津Sketch up家装建模学习二__天津SU培训天津室内设计培训天津
本文章摘自天津南开区小班授课实例精讲的SU设计培训天津博奥教育www.boaoit.com
1、草图大师把线组合成面-室内设计培训天津Sketchp家装建模学习:

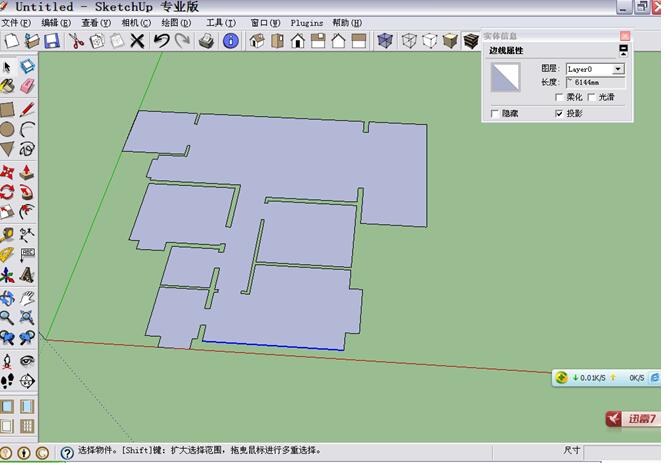

导入后的cad文件调整好尺寸后仍然是以线的形式存在,所以模的第一步就是把线组合成面,草图大师建模不需要像3d里一样把所有线重新连接,只要所有在同一平面的线段首尾相接的时候会自动出现相应的面。在调整完尺寸后我们用直线绘图工具(快捷键"L")将图形内的任意一条直线段重新连接一下即可:图中蓝色区域即为连接蓝色线条后所产生的面注:个人认为制作效果图只需要内墙面即可,所以在cad绘制原始户型图时没有做外墙,我用草图大师建模也只建现实中在室内的可见部分;
疑难解答-室内设计培训天津Sketchp家装建模学习:
1草图大师因为是基础3维建模软件,所以对线条的现实没有cad那么细腻,从有些角度看甚至是锯齿状的,所以草图大师里很难找出cad建模时犯的错误,如两条线交点看似在一起,实际只差0.00001mm,导致导入后的线段无法连接成面,却找不出问题所在。所以要用草图大师,就需要在cad绘制户型图时稍加细心,免得给自己找麻烦。
2.有些时候cad文件导入草图大师后是自动成组的,所以导入后需要检查所有线段是否被群组。如被成组了,选中该组线段后,右键选择炸开再进行操作。
2.草图大师创建房屋主体-室内设计培训天津Sketchp家装建模学习:

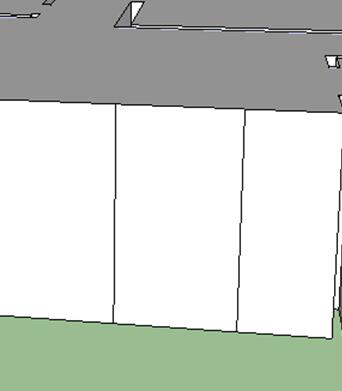

新生成的平面就是我们所有主体结构的第一个也是最原始的面,以后所有的主体结构基本上是在这个面上衍生出来的。1创建墙体用推、拉工具(快捷键"P")将面拉起,随便拉多少,松开鼠标后在键盘上输入尺寸,以2800为例,将面拉起2800mm这里要讲一个优势了,如果你在cad制图是将同一直线上的窗户和墙体区分段划线的话,在拉起房屋主体时会在应该制作窗户的位置出现分界线:这样我们的房屋主体结构就建好了,整个过程只需要一分钟左右(手慢的情况下)
