工业产品设计RHINO创建曲面二维转三维的命令 天津博奥教育本文章摘自www.boaoit.com

天津博奥教育工业产品设计犀牛Rhino设计培训全实例教学,纯小班教学,专注培养学员的综合设计能力

犀牛RHINO输入背景图片

在曲线绘制过程中,如果能有手稿的线条或者参考照片能更好的描绘出形体的曲面 和形状,在图片放入场景之前, 需要对图片进行一定的处理和加工。三视图中各个视图应当调整大小以匹配各个方向的尺寸,在需要放背景图的视窗标题上单击右键。背景图——放置。

工业设计RHINO培训犀牛Rhino设计培训隐藏:将背景图暂时隐藏,移动:调整背景图的位置,灰阶:显示黑白还是彩色的背景,背景图一次只能放一个,放另外一个将自动删除第一个。背景图不能被渲染。

犀牛RHINO尺寸标注和RHINO制作2D 图形

犀牛可以进行简单的尺寸标注。

工业产品设计培训RHINO工业产品设计培训北京基本的标注工具就不再介绍了,编辑标注文字,可以对标注完毕后的文字内容进行再编辑,建立2D图形,可以将制作好的形体投影生成三视图,生成的三视图,选择文件菜单——导出——DWG格式,可以输出到 AUTOCAD当中进行进 一步的绘制和打印输出等。
犀牛RHINO简单渲染和输出

右键点击:可以设置渲染输出的参数。主要是大小、抗锯齿、背景等。

左键点击可以进行渲染输出。渲染窗口中,文件——另存为,可以将渲染结果保存为光栅图片格式。
将犀牛模型导出到3DSMAX当中

犀牛的模型可以导出很多种格式。其中以IGES、3DS格式最为常见。如果需要导出到3DSMAX当中进行进一步的渲染,则一般选择3DS格式。在转化为3DS之前,应当最大限度的将曲面都JOIN在一起。 天津工业设计专业培训

RHINO导出3DS格式的参数。 有一般设置和详细设置两种参数。

一般设置中,几乎没什么参数控制。只需要调节滑块,就可以产生不同的输出效果。滑 块向右,会产生较高质量的平滑的曲面,但点面数量巨大。反之则质量低,面的数量少。这种一般设置主要应用于曲面计较多,连续性高的曲面。比如自然形体曲面和全部是曲 面的物体。

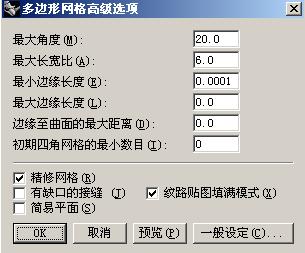

对于同时有曲面和平面的大多数工业造型的物体,我们使用高级控制RHINO多边形网络高级控制

最大角度:这个值越小,将会产生更精确的曲面和更高的网格数量。通常在 5—20 之间。最大长宽比:越小越精确。通常在 1——10 之间。精修网格:会自动的增加网格的接缝细节,通常要选择。简易平面:对于平整的面,进行简化。减少点面数量。通常要选择。有缺口的接缝:是自动的将一些接缝部位增加一些连接封闭细节,通常选择。
