在AUTOCAD中如何设定尺寸单位

本文章摘自天津南开区CAD培训小班授课的天津博奥教育官网www.boaoit.com

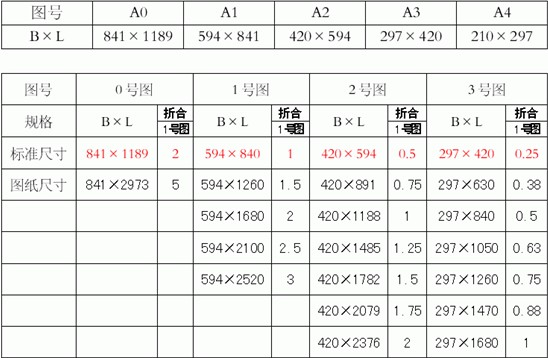

三、如何在AUTOCAD中设定图形界限（AUTOCAD培训课后辅助教程:图形界限就是绘图区域，也称为图限。在中文版AutoCAD中，菜单中选择"格式"|"图形界限"命令(LIMITS)来设置图形界限或者在命令栏中输入LIMITS也可设置图形界限。

图6cad设置图形界面参数

四、在AUTOCAD中如何设定尺寸单位（天津博奥教育CAD课程课后辅导资料）

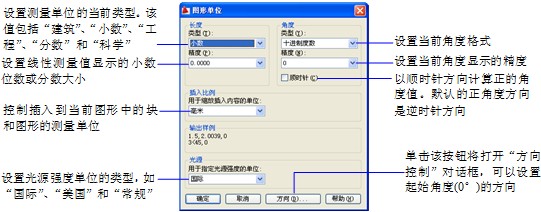

在中文版AutoCAD中，可以在菜单栏中选择"格式"|"单位"命令也可在命令栏中输入UNITS命令，在打开的"图形单位"对话框中设置绘图时使用的长度单位、角度单位，以及单位的显示格式和精度等参数。

五、在AUTOCAD中命令如何输入（天津博奥教育CAD课程课后辅导资料）注意：1、确认方式有三种，按鼠标右键 = 按回车键 =按空格键；2、任何时候，按【Esc】键，取消当前操作。

1、AUTOCAD工具箱调用的方法：在AUTOCAD中这是最方便、最常用的调用CAD命令的方法，只需点击相应的工具按钮就可以调用了。如果还需要其他CAD辅助的工具可以鼠标的右键单击常用工具栏后面的空白处会弹出AUTOCAD从中可以选着需要的工具栏。同时也可以从菜单栏中选择视图→工具栏

2、从下拉菜单输入：AUTOCAD界面上方的菜单栏

下拉菜单元说明：①将鼠标移到CAD菜单栏用鼠标左键单击，可拉出下拉菜单；②用鼠标左键单击某一项，可激活某一个命令，命令面板中提示相应的命令格式；③在下拉菜单中，上下移动箭头光标，它经过的选项醒目显示，按鼠标左键，则执行该选项的有关命令；④右边有小三角的菜单项，表示它还有子菜单；右边有省略号的菜单项，表示选择它后将显示一个对话框；右边没有内容的菜单项，表示可直接执行此命令；⑤要退出下拉菜单，只需将箭头光标移出绘图区，再按拾取键，或直接按ESC键，菜单栏消失，恢复状态行；

3、从键盘输入：在AUTOCAD界面下方的状态栏中输入相应的指令就可以执行操作command（命令）：_（输入命令后，按鼠标右键或空格键或回车键才能执行）命令提示信息：参数（选择其中一个参数）注意：①若命令输入后，在执行之前，发现错误，可按【Esc】键删除；②若命令执行过程中，想取消命令，可按【Esc】键，则取消当前操作；③命令缩写形式：下面给出几个AUTOCAD常用的快捷命令，希望学员尝试练习一下：A— arc（圆弧）、LA—layer（图层）、C—circle（圆）、M—move（移动）、CP—copy（拷贝）、P—pan（平移）、E—erase（删除）、PL—pline（复合线）、L—line（直线段）、Z—— zoom（缩放）

4、在AUTOCAD中数据输入的方法

1、数值：0、1、2、……9、+、-、*、/、-3.5 、4/5 -20.1 0.25(也可写成 .25)

2、点的坐标 (注意：在输入点坐标时，要关闭中文输入法):（1）绝对坐标：针对于当前坐标系原点的坐标。格式： X，Y ，Z（平面绘图时，Z坐标等于0，可省略，只剩下 X,Y）X－代表横坐标，Y－代表纵坐标，Z－代表三维坐标，注意：坐标间要用英文逗号隔开，不能用中文逗号、空格或其他符号。例如：错误的输入 8，6 3，5 3，4，5，更正：正确的输入 8,6 3,5 3,4,5,（2）相对坐标：相对于前一坐标点的坐标（把上一坐标点当作原点），很常用。格式：@ X,Y,（3）极坐标：通过输入某点在XOY坐标平面上的投影与坐标系原点距离；以及这两点之间的连线与X轴正向的夹角（中间用"﹤"号隔开）来确定该点（类似于数学上的极坐标）。格式：离原点的距离 < 和原点的连线与X轴正向的夹角
