AUTOCAD绘制直线、构造线、点等简单图形二维坐标的表示和输入 本文章摘自www.boaoit.com



一 、二维坐标的表示和输入

默认情况下,绘图窗口的坐标系统是世界坐标系,用户在屏幕左下角可以看到表示世界坐标系的图标。该坐标系x轴是水平向右的,y轴是竖直向上的,z轴则垂直于屏幕,正方向指向屏幕外。AUTOCAD绘制简单直线,图形技法

二维绘图时,用户只需在xy平面内指定点的位置。点位置的坐标表示方式有:

绝对直角坐标:相对于坐标原点的坐标,用 x,y 表示

相对直角坐标:相对于前一点的坐标,用 @x,y 表示

绝对极坐标:相对于坐标原点的坐标,用 ρ<θ 表示

相对极坐标:相对于坐标原点的坐标,用 @ρ<θ表示

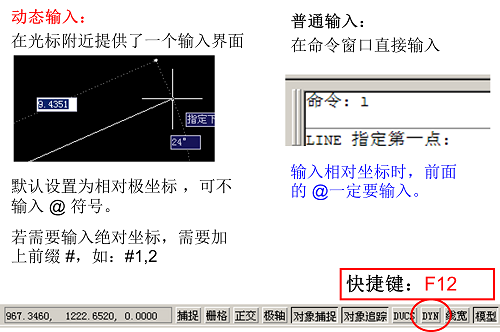

坐标输入方式

autocad坐标输入方式autocad绝对直角坐标

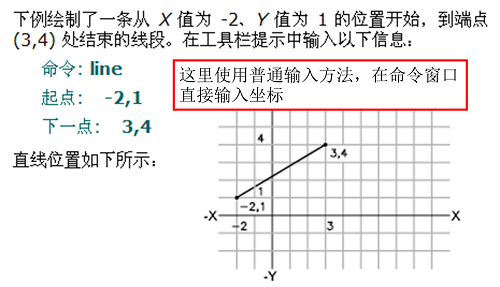

1、绝对直角坐标:相对于坐标原点的坐标,用 x,y 表示

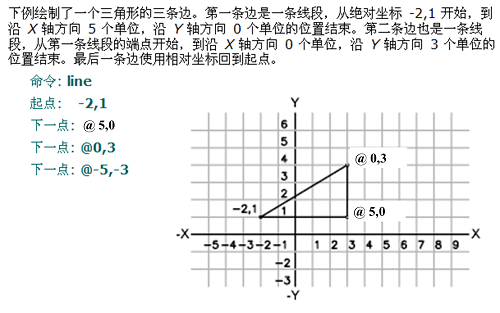

2、相对直角坐标:相对于前一点的坐标,用 @x,y 表示

autocad绝对直角坐标autocad绝对极坐标

3、绝对极坐标:相对于坐标原点的坐标,用 ρ<θ 表示

默认情况下,角度 0 的默认方向为正东(水平向右)。正角度测量的默认方向为逆时针方向。

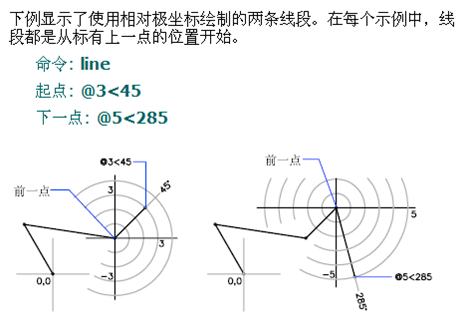

4、相对极坐标:相对于坐标原点的坐标,用 @ρ<θ表示

autocad相对极坐标
