在AutoCAD中,对象捕捉模式的使用方法
在AutoCAD中,可通过如下方式进行对象捕捉模式:1.使用“Object Snap(对象捕捉)”工具条。2.按Shift键的同时单击右键,弹出快捷菜单。
使用捕捉工具栏命令按钮来进行对象捕捉:1.在工具栏上,右键,选择对象捕捉,打开捕促工具栏
2. 在autocad中单击工具栏中相应的特征点,再把光标移到要捕捉对象上,即可捕捉到该特征点。如选择圆心

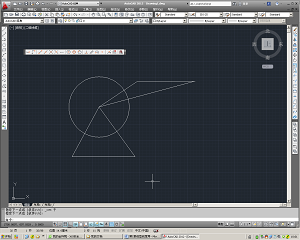

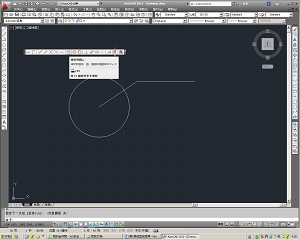

3. 在autocad中具体操作时,在命令行中输入:L,单击直线第一个起始点,再单击对象捕捉工具栏上的圆心捕捉,当光标移动到圆周上时,会出现圆心提示,

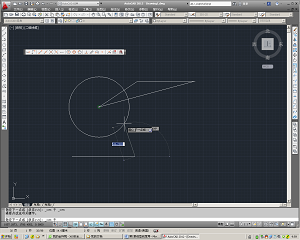

4.在autocad中 左键单击圆心,再回车,完成直线与圆心的相连接
使用捕捉快捷菜单命令来进行对象捕捉<

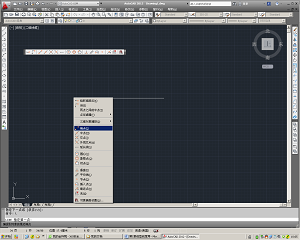

在绘图时,当系统要求用户指定一个点时,可按Shift键(或Ctrl键)并同时在绘图区右击,系统弹出如图所示的对象捕捉快捷菜单,在该菜单上选择需要的捕捉命令,再把光标移到要捕捉对象的特征点附近,即可以选择现有对象上的所需特征点。
1. 在autocad中绘制直线后,在命令行中输入L,系统提示,指定第一点
2. 在autocad中为了准确选择直线的左端点,按Shift键(或Ctrl键)并同时在绘图区右击,在对象捕捉快捷菜单中,点击端点,

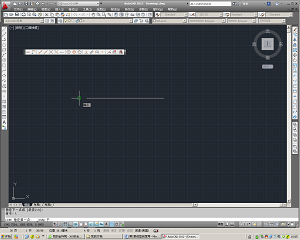

3. 在autocad中将光标放到直线左端点上方,可见端点提示
4.在autocad中 单击光标左键,即可完成,再确定下一点
